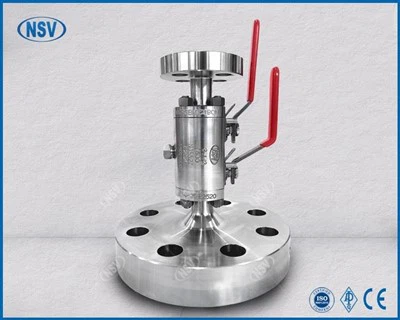

دوبل-بالک دوبلوک و دریچه تخلیه

NSV دوبل-بالک دوبلوک و دریچه تخلیه

این دریچه DBB دو توپ مستقل-و یک درگاه تخلیه مرکزی را در یک بدنه آهنگری ادغام می‌کند و بلوک دوگانه واقعی را با تهویه حفره تأیید شده ارائه می‌کند. بر خلاف طرح‌های تک-توپ DBB، پیکربندی توپ دوقلو دو مانع مکانیکی کاملاً مستقل را فراهم می‌کند-ایزوله‌ای مطمئن از شکست-حتی در صورت خرابی یک توپ یا صندلی.

مواد استاندارد شامل فولاد کربنی A105، فولاد ضد زنگ F316 یا گریدهای دوبلکس F51، F53 و F55 است که برای خدمات ترش، LNG برودتی یا محیط‌های دریایی انتخاب شده‌اند. صندلی‌های فلزی-به-فلزی الزامات ایمنی آتش API 607 ​​را برآورده می‌کند.

ویژگی های کلیدی

نوع سوپاپدریچه توپی دوقلو-DBB

عملیاتدنده دستی (استاندارد)؛ برقی/پنوماتیکی/هیدرولیک اختیاری

جنس بدنهA105 / F316 / Duplex SS (F51, F53, F55)

نشستنفلز-به-فلز، آتش-ایمن در هر API 607

رتبه بندی فشارکلاس 150 تا کلاس 2500

محدوده اندازه2 اینچ تا 48 اینچ (DN50 تا DN1200)

پایان اتصالفلنج دار (RF/RTJ)، سر-جوش یا سوکت جوش

استانداردهاAPI 6D، ASME B16.34، ISO 17292؛ مطابق با ISO 15848-1 انتشار فراری

عملکرد

هر دو توپ به طور مستقل در برابر فشار دیفرانسیل کامل آب بندی می شوند. پورت بلید کاهش فشار ایمن حفره را بدون خاموش شدن سیستم امکان پذیر می کند. طراحی فشرده وزن، تعداد فلنج و مسیرهای نشتی خارجی را در مقابل ترتیبات سوپاپ جداگانه کاهش می دهد.

برنامه های کاربردی معمولی

در پایانه‌های LNG، سکوهای دریایی، منیفولدهای زیر دریا، خطوط لوله گاز طبیعی، پالایشگاه‌ها و کارخانه‌های شیمیایی که جداسازی مستقل دوگانه، انطباق با مقررات و ایمنی پرسنل حیاتی هستند، استفاده می‌شود.

تضمین کیفیت

تست شده بر اساس API 598 و API 6D (پوسته، صندلی، تسکین حفره). قابلیت ردیابی کامل مواد با گواهینامه های EN 10204 3.1 (MTC 3.1). تست نشت NDE، PMI و هلیوم اختیاری.

سوالات متداول

1.س: آیا شیر سفارشی دارید؟

A: بله، ما می توانیم دریچه های سفارشی را عرضه کنیم.

2. Q: چه نوع شیرآلاتی تولید می کنید؟

A: We usually manufacture valves made of various materials such as cast Iron/ carbon steel,stainless steel,Alloy steel and industrial valves such as ball, gate, globe, check, bellows seal and ETC. For detail information, please refer to " Download>E{0}}کاتالوگ» صفحه اصلی.

3.س: بسته بندی برای حمل و نقل چیست؟

A: کارتن آن برای دریچه های کوچک (نمونه) و جعبه تخته سه لا (از بخور خودداری کنید).

4.س: چگونه می توانم از شرکت شما بازدید کنم؟

A: ما همیشه از شما به کارخانه استقبال می کنیم. با این حال، قصد بازدید شما باید خالص باشد. بسته به هدف بازدید از قبل، می توانید با توجه به بازدید خود از بخش مسئول به راحتی از کارخانه بازدید کنید. برای راه رسیدن به کارخانه، لطفاً به نقشه "درباره ما" صفحه اصلی مراجعه کنید.
