لوازم جانبی مستقیماً بر عملکرد شیر کنترل تأثیر می گذارد. انتخاب یا نگهداری نادرست منجر به کنترل ضعیف می شود. در زیر لوازم جانبی اصلی، عملکردهای آنها، پارامترهای انتخاب کلید و حالت های خرابی معمولی آورده شده است.
1. پوزیشنر
- تابع: سیگنال کنترل 4-20 میلی آمپر را دریافت می کند و فشار پنوماتیک خروجی را تعدیل می کند تا شیر را به طور دقیق قرار دهد.
- انواع رایج: مکانیکی، دیجیتال هوشمند.
- شکست های معمولی: عدم موقعیت، نوسان، واکنش کند، نشت هوای داخلی.
- معیارهای انتخاب: درجه بندی ضد انفجار-، محرک تک-یا دو اثره-، پروتکل ارتباطی مانند HART.

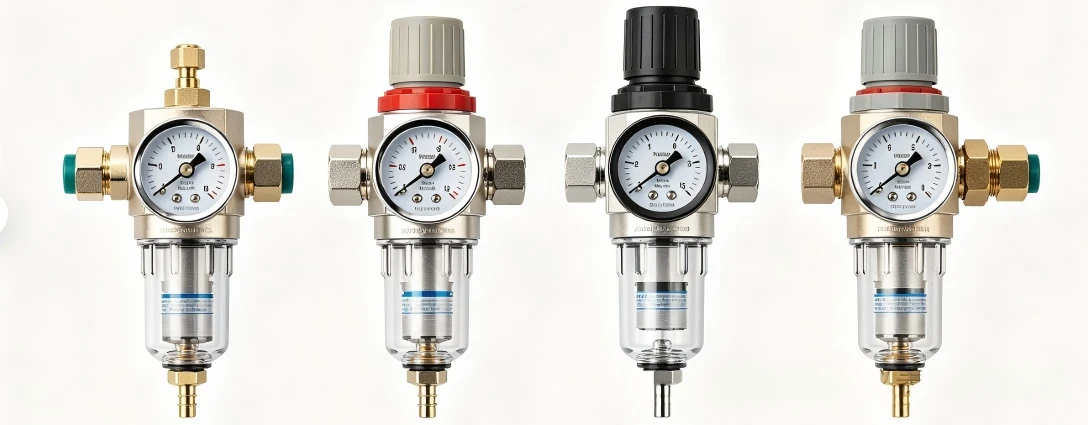

2. تنظیم کننده فیلتر
- تابع: رطوبت، روغن و ذرات را از هوای ابزار حذف می کند و فشار را تا نقطه تنظیم مورد نیاز، معمولاً 0.4 تا 0.7 MPa تثبیت می کند.
- شکست های معمولی: تجمع آب در کاسه، یخ زدن و ترک خوردن در زمستان، گرفتگی المنت، فشار سنج نادرست، تنظیم فشار ناموفق.
- تعمیر و نگهداری: تخلیه منظم; عنصر فیلتر را جایگزین یا تمیز کنید. درگاه تخلیه باید در حین نصب به سمت پایین باشد.
3. شیر برقی
- تابع: سوئیچینگ سیگنال پنوماتیک روشن و خاموش سریع برای فعال کردن شیر را فراهم می کند که معمولاً برای برنامه های خاموش و روشن یا خاموش کردن اضطراری استفاده می شود. همچنین برای سوئیچینگ مدار پنوماتیک استفاده می شود.
- شکست های معمولی: فرسودگی کویل، انسداد درگاه خلبان، قرقره گیر کرده، نشت آب بند.
- معیارهای انتخاب: درجه بندی ضد انفجار-، حفاظت محفظه، ولتاژ منبع تغذیه، اندازه پورت و ضریب جریان.
4. دریچه را قفل کنید
- تابع: هنگامی که منبع هوای دستگاه به زیر فشار تنظیم شده میرسد، شیر قفل{0}بالا بهطور خودکار مسیر بین پوزیشنگر و محرک را جدا میکند و شیر را در آخرین موقعیت یا موقعیت ایمن از پیش تعیینشده نگه میدارد.
- اصل تنظیم: فشار قفل{0}به طور معمول روی 60 تا 70 درصد فشار منبع تنظیم می شود. به عنوان مثال، برای منبع 0.4 مگاپاسکال، قفل{5}}را تا 0.25-0.3 مگاپاسکال تنظیم کنید.
- توجه داشته باشید: یک سوپاپ قفل-بالا فقط موقعیت خود را حفظ می کند. به طور فعال دریچه را به یک موقعیت امن منتقل نمی کند. برای عملکرد ایمن-مثل هوا-برای-باز کردن در صورت شکست بسته، از یک محرک برگشتی فنری- یا مخزن حجم استفاده کنید.
5. Limit Switch
- تابع: وضعیت سوپاپ کاملا باز یا کاملا بسته را به سیگنال تماس خشک برای اینترلاک های DCS/PLC یا نشانگر وضعیت سوپاپ تبدیل می کند.
- انواع رایج: میکرو{0}}سوئیچ مکانیکی، کلید مجاورت القایی، سوئیچ نی.
- شکست های معمولی: بادامک شل که باعث سیگنال دهی نامطمئن می شود، کنتاکت های اکسیده شده، ورود آب از طریق مهر و موم های ضد انفجار آسیب دیده-.
- تنظیم: در موقعیت مکانیکی کاملاً بسته، بادامک را طوری تنظیم کنید که کنتاکت فقط فعال شود و یک حاشیه کمی باقی بماند.
6. لوازم جانبی دیگر
- تقویت کننده پنوماتیک یا تقویت کننده صدا: هنگامی که جریان خروجی پوزیشنر برای پر کردن سریع حجم بزرگ محرک یا خطوط تغذیه طولانی کافی نباشد، سرعت حرکت را افزایش می دهد. خرابیهای معمولی عبارتند از حرکت آهسته به دلیل باند مرده بیش از حد، خزش، یا عدم اقدام ناشی از انسداد شیر پایلوت. انتخاب نیاز به تطبیق ظرفیت جریان تقویت کننده با حجم محرک و زمان ضربه مورد نظر دارد.
- شیر اگزوز سریع: برای تسریع اگزوز و کاهش زمان پاسخ بسته شدن بر روی درگاه اگزوز محرک نصب شده است.
- فرستنده موقعیت سوپاپ: موقعیت مکانیکی شیر را به سیگنال 4-20 میلی آمپر برای نظارت مستمر تبدیل می کند. فقط خروجی ارائه می دهد و هیچ فرمان ورودی را نمی پذیرد.
7. اصول انتخاب کلید
- پوزیشنر هسته است و تنظیم کننده فیلتر پایه است. خرابی هر دو باعث غیر قابل کنترل شدن شیر می شود.
- حجم های بزرگ محرک نیاز به تقویت کننده صدا دارند. در غیر این صورت، نوازش کند خواهد بود. هنگامی که نگه داشتن موقعیت در هنگام خرابی هوا مورد نیاز است، دریچههای قفل{1} اجباری هستند.
- انتخاب لوازم جانبی باید بر روی تطبیق پارامترها، از جمله فشار هوا، ظرفیت جریان، و رتبهبندی ضد انفجار{0} تمرکز داشته باشد، نه تنها بر روی نام تجاری.
