شیر خفه کننده نوعی شیر کنترل جریان است که برای تنظیم سرعت جریان سیالاتی مانند گازها یا مایعات در خطوط لوله استفاده می شود. بیشتر در صنعت نفت و گاز برای کنترل جریان چاه از سر چاه به تاسیسات تولید استفاده می شود. یک شیر خفه کننده با ایجاد یک محدودیت قابل تنظیم در خط لوله، معمولاً از طریق استفاده از یک دهانه مخروطی یا متغیر، جریان را کاهش می دهد و اجازه می دهد محدودیت در صورت نیاز افزایش یا کاهش یابد.
اگر شیر آشپزخانه را دیدهاید، عملکرد یک شیر خفه کننده تقریباً-یکسان است، میتوان آن را به عنوان یک "شیر آب صنعتی" قویتر و مهندسی شدهتر در نظر گرفت.
شیر خفه کننده چگونه کار می کند؟
یک سوپاپ خفه کننده جریان را با تنظیم عبور سیال از قسمت گاز در داخل شیر کنترل می کند. این دریچه گاز معمولاً توسط یک روزنه تشکیل می شود، یک روزنه کوچک که سیال باید از آن عبور کند.
خفگی ثابت: اندازه دهانه ثابت است و قابل تنظیم نیست.
خفگی قابل تنظیم: دهانه برای تغییر درجه دریچه گاز قابل تنظیم است. کنترل جریان با تنظیم موقعیت روزنه به دست می آید:
کاملاً باز → حداکثر سرعت جریان
کاملا بسته → دبی صفر
نیمه باز → افت فشار ایجاد می کند و در نتیجه سرعت جریان را کاهش می دهد
تنظیمات را می توان به صورت دستی یا خودکار از طریق یک محرک و سیستم کنترل انجام داد.
شیرهای خفه کننده معمولاً در صنعت نفت و گاز برای کنترل نرخ جریان چاه و همچنین در صنایع مختلف فرآیندی مانند تولید برق، مهندسی شیمی و تصفیه آب استفاده می شوند.
چرا سوپاپ های خفه کننده مورد نیاز است؟
به این موضوع فکر کنید: وقتی فشار آب از شیر آب خانه شما خیلی زیاد است، باید فشار را کاهش دهید تا از هدر رفتن آب، آسیب به سیستم جلوگیری کنید یا به سادگی جریان آب را برای شستن دست ها مناسب کنید.
برای رسیدن به این هدف باید افت فشار یا دریچه گاز ایجاد کنیم. افت فشار باعث افزایش سرعت سیال می شود و نفت و گاز زیرزمینی اغلب حاوی ذرات هستند. بنابراین، فرآیند دریچه گاز باید کنترل شود تا خطر فرسایش یا ساییدگی خط لوله ناشی از این ذرات کاهش یابد. علاوه بر این، در بسیاری از سناریوها، فرآیندها به نرخهای تولید خاصی نیاز دارند که باید با تنظیم دریچه خفهکننده نیز به دست آیند.
از طریق کنترل دقیق، دریچه های خفه کننده اهداف زیر را انجام می دهند:
نرخ جریان خاص مورد نیاز برای شرایط عملیاتی را حفظ کنید
فشار بالادست را تثبیت کنید
از تجهیزات پایین دستی محافظت کنید
با تغییر شرایط سرچاه سازگار شوید

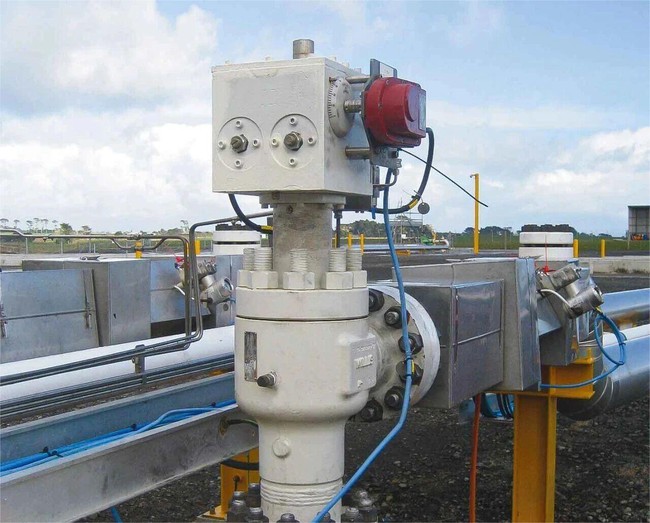

از آنجایی که دریچه های خفه کننده در نزدیکی دهانه چاه قرار دارند، در شرایط عملیاتی شدید مانند خوردگی شدید، فرسایش، فشار بالا و کاویتاسیون مقاومت می کنند. بنابراین، انتخاب مواد، طراحی و کیفیت بسیار مهم است. این یکی از بحرانی ترین شیرها در کل سیستم است.
NSV VALVE نرم افزار انتخاب اندازه را برای کمک به انتخاب اندازه و طراحی مناسب دریچه چوک ارائه می دهد.

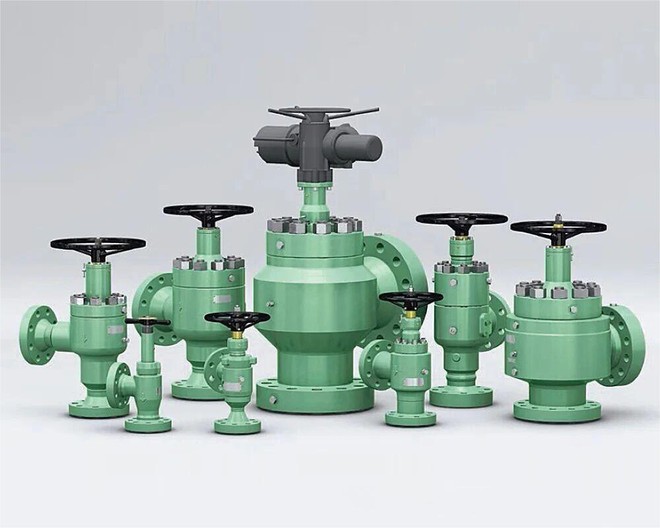

انواع شیرهای خفه کن چیست؟
بله، دریچه های خفه کننده بر اساس سناریوهای کاربردی و شرایط سیال انواع مختلفی دارند. انواع متداول عبارتند از:
شیر خفه کن معمولی
دهانه ثابت یا قابل تنظیم
برای برنامههای کاربردی -فشار کم و جریان کم- استفاده میشود
شیر خفه کننده مثبت
از یک پیستون یا دوشاخه برای ایجاد گاز استفاده می کند
مناسب برای برنامه های کاربردی-فشار، جریان بالا-
دریچه خفه کننده چند مرحله ای
دهانه های چندگانه یا درنگ چند مرحله ای-
در سناریوهایی که نیاز به کنترل دقیق- و کاهش فرسایش دارند استفاده می شود
شیر خفه کننده اتوماتیک
محرک داخلی-برای تنظیم خودکار براساس سنسورها یا سیستمهای کنترل
مناسب برای موقعیت هایی که نیاز به تنظیم مداوم نرخ جریان دارند
شیر خفه کننده هیدرولیک
توسط یک محرک هیدرولیک هدایت می شود
در مکانهای دورافتاده یا خطرناک که عملیات دستی امکانپذیر نیست استفاده میشود
انواع دیگر عبارتند از:
دریچه خفه کننده خود کار{{0}
سوپاپ Smart Choke (مجهز به عملکردهای نظارت و تنظیم پیشرفته)

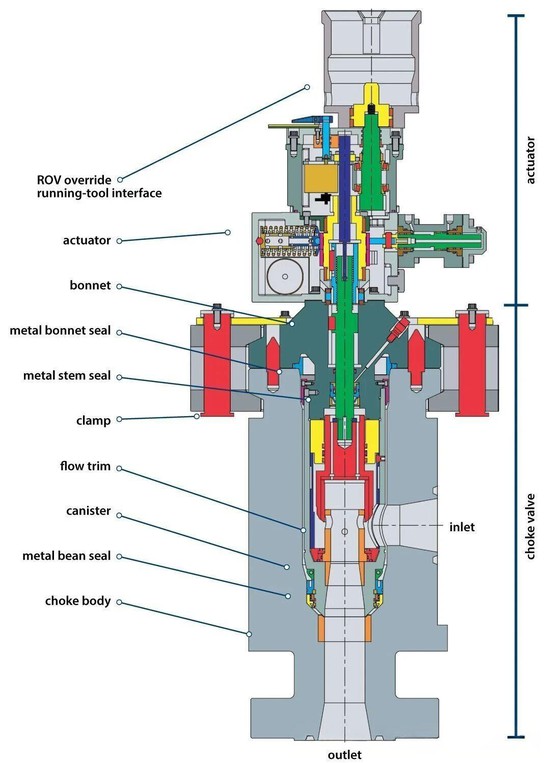

چه اجزایی یک شیر خفه کننده را تشکیل می دهند؟
یک شیر خفه کننده معمولاً از اجزای کلیدی زیر تشکیل شده است:
بدنه سوپاپ: محفظه اصلی که فشار و دما را تحمل می کند، معمولاً از فولاد کربنی یا فولاد ضد زنگ ساخته می شود.
روزنه: قسمتی که دریچه گاز ایجاد می کند که می تواند ثابت یا قابل تنظیم باشد.
دوشاخه / سوزن: برای تنظیم جریان به داخل یا خارج از دهانه حرکت می کند.
آستین و قفس خارجی: جریان را از طریق حرکت آستین تنظیم می کند (معمول در شیرهای خفه کننده آستین-).
محرک: دستی، برقی، هیدرولیک و غیره
مهر و موم: مانند تفلون، ویتون، NBR برای جلوگیری از نشتی استفاده می شود.
سیستم کنترل: سنسورها، سوئیچ ها، کنترلرها و غیره برای کنترل خودکار.
آیا سوپاپ های خفه کننده در اندازه های مختلف هستند؟
بله، دریچه های خفه کننده در مشخصات مختلف بر اساس اندازه خط لوله و الزامات نرخ جریان موجود هستند.
انتخاب معمولاً بر اساس پارامترهای زیر است:
قطر خط لوله
رتبه بندی فشار
اندازه روزنه نیز حیاتی است:
درجه دریچه گاز را تعیین می کند
محدوده نرخ جریان قابل دستیابی را تعیین می کند
می تواند ثابت یا قابل تنظیم باشد
در هنگام انتخاب، باید اطمینان حاصل شود که:
شیر می تواند فشار و دمای سیال را تحمل کند
با اندازه خط لوله مطابقت دارد
اندازه روزنه با دبی مورد نیاز برای شرایط عملیاتی مطابقت دارد
آیا سوپاپ های خفه کننده درجه بندی فشار متفاوتی دارند؟
بله، دریچه های خفه کننده دارای درجه بندی فشار متفاوتی هستند که معمولاً بر حسب psi یا bar بیان می شوند.
مثال ها:
شیر فشار پایین-: تقریباً 150 psi
شیر فشار قوی-: حداکثر 20000 psi یا بالاتر
درجه بندی فشار توسط مواد، ساختار و حداکثر فشار کاری مجاز (MAWP) تعیین می شود.
انتخاب باید اطمینان حاصل کند که:
درجه فشار سوپاپ بزرگتر یا مساوی با فشار عملیاتی واقعی است
در غیر این صورت، آسیب به تجهیزات یا حوادث ایمنی ممکن است رخ دهد
درجه حرارت نیز باید شرایط عملیاتی را برآورده کند.
آیا گواهینامه یا استانداردهایی برای سوپاپ های خفه کننده وجود دارد؟
بله، چندین سازمان استانداردها و گواهینامه هایی را برای دریچه های خفه کننده ارائه می دهند، از جمله:
API (موسسه نفت آمریکا)
API 6A: مشخصات تجهیزات سر چاه، پوشش دریچه های خفه کننده
ASME (انجمن مهندسین مکانیک آمریکا)
ASME B16.34: استاندارد برای شیرآلات صنعتی و تجاری
NACE (انجمن ملی مهندسین خوردگی)
استانداردهای حفاظت از مواد و خوردگی (به عنوان مثال: NACE MR0175)
علاوه بر این، استانداردهای بین المللی مانند ISO، EN، و JIS وجود دارد. رعایت مقررات و استانداردهای محلی برای اطمینان از ایمنی الزامی است.
مهمترین مزایای شیرهای خفه کننده چیست؟
مهمترین مزیت شیر خفه کننده توانایی آن در کنترل دقیق دبی خط لوله است.
این کنترل دقیق برای جنبه های زیر بسیار مهم است:
بهینه سازی بازده تولید
جلوگیری از آسیب به سر چاه یا تجهیزات
حفظ ثبات فرآیند
افزایش ایمنی
مزایای دیگر عبارتند از:
ایمنی: از فشار بیش از حد جلوگیری می کند
کارایی: سرعت جریان را تثبیت می کند و بهره وری را بهبود می بخشد
ماندگاری: مواد مقاوم برای مقاومت در برابر شرایط شدید
تطبیق پذیری: مناسب برای سیالات مختلف و درجه بندی فشار
